Garngrößentabelle: Nähgarnspezifikationen

Die Auswahl des richtigen Nähgarns ist für professionelle Einkäufer in der Fertigungsindustrie unerlässlich. Ein klares Verständnis von Tex, Ticketnummer (Tkt.) und Fadenzahl (Nm) gewährleistet, dass das gewählte Garn den Produktionsanforderungen entspricht und gleichzeitig kosteneffektiv ist.

Für Käufer ist es wichtig, die richtige Gewindegröße und -spezifikation zu finden, die ihren spezifischen Produktionsanforderungen entspricht.

Spezifikationssysteme: Tex, Denier und metrische Zählwerte

Globale Nähgarnspezifikationen werden typischerweise in zwei Systeme unterteilt: das Direktes System (feste Länge) und die Indirektes System (Festgewicht). In verschiedenen Ländern werden möglicherweise unterschiedliche Gewindespezifikationssysteme verwendet. Daher ist es wichtig, diese regionalen Unterschiede zu verstehen, um den geeigneten Standard auszuwählen.

Direktsystem (feste Länge): Tex und Denier

Das Direktsystem ist der international empfohlene Standard. In diesem System gilt: Eine höhere Zahl deutet auf ein gröberes Gewinde hin..

Conversion: 1 Denier ≈ 0.11 Tex

Indirektes System (Festgewicht): Metrische Zählung (Nm)

Im indirekten System Eine höhere Zahl deutet auf ein feineres Gewinde hin. (werden in metrischen Gewindespezifikationen auch als „Feingewindegrößen“ bezeichnet).

Ticketnummer (Tkt.) – Die kommerzielle Referenz

Die Ticketnummer ist eine von Herstellern verwendete Handelsbezeichnung zur Vereinfachung der Bestellung.

• Entspricht im Allgemeinen der metrischen Zählweise, wobei Anpassungen zur Kompatibilität mit Nadelgrößen vorgenommen werden.
• Kann je nach Hersteller leicht variieren.
• Verlässliche Vergleiche sind nur innerhalb derselben Marke möglich (z. B. MH Thread).

Kerndurchmesser- und Gewindemessung

Der Kerndurchmesser, oft auch als Gewindegrunddurchmesser bezeichnet, ist ein grundlegendes Maß in Gewindespezifikationen. Im ISO-metrischen Gewindesystem stellt der Kerndurchmesser den kleinsten Durchmesser des Gewindes dar, gemessen am Gewindegrund. Dieses Maß wird üblicherweise in Millimetern (mm) angegeben und ist entscheidend für die Festigkeit und Tragfähigkeit von Gewinden, insbesondere bei Schrauben und Muttern.

Die genaue Messung des Kerndurchmessers ist unerlässlich, um sicherzustellen, dass Gewinde den erforderlichen Zug- und Scherkräften in anspruchsvollen Anwendungen standhalten. Spezielle Messgeräte wie Gewindetiefenmikrometer oder optische Profilprojektoren werden üblicherweise eingesetzt, um die notwendige Genauigkeit zu erreichen. Sowohl der Außendurchmesser (der größte Durchmesser des Gewindes) als auch der Kerndurchmesser müssen gemessen werden, um zu überprüfen, ob das Gewinde die geforderten Spezifikationen und Toleranzen erfüllt.

Insbesondere Feingewinde erfordern eine präzise Messung des Kerndurchmessers, um die Festigkeit der Verbindung zu gewährleisten und Probleme wie Überdrehen oder Versagen unter Last zu vermeiden. Durch die Anwendung geeigneter Messverfahren und den Einsatz kalibrierter Werkzeuge können Hersteller sicherstellen, dass ihre Gewinde – ob für Schrauben, Muttern oder andere Verbindungselemente – internationalen Normen entsprechen und in kritischen Anwendungen zuverlässige Leistung erbringen.

Überlegungen zu Gewindegröße und Steigung

Die Wahl der passenden Gewindegröße und -steigung ist entscheidend für die Herstellung starker und zuverlässiger Verbindungen in einer Vielzahl von Anwendungen. Die Entscheidung zwischen Grob- und Feingewinde hängt von den spezifischen Anforderungen des jeweiligen Projekts ab. Grobgewinde werden häufig dort eingesetzt, wo eine schnelle Montage und Demontage erforderlich ist, da sie weniger anfällig für Beschädigungen sind und mehr Schmutz in der Verbindung aufnehmen können. Feingewinde hingegen werden typischerweise für Anwendungen gewählt, die höhere Genauigkeit, geringeres Drehmoment und eine sicherere Abdichtung erfordern.

Eine Gewindetabelle ist eine unschätzbare Hilfe, um die richtige Gewindegröße und -steigung für jede Anwendung zu ermitteln. Durch die Konsultation einer Gewindetabelle können Hersteller und Käufer sicherstellen, dass die ausgewählten Gewindegrößen und -steigungen korrekt sind. Themen Sie eignen sich für den vorgesehenen Zweck, unabhängig davon, ob Zoll- oder metrische Gewindegrößen verwendet werden. Die korrekte Kombination aus Gewindegröße und Steigung beeinflusst nicht nur die Montage und Demontage, sondern auch die Festigkeit und Haltbarkeit der Verbindung und beugt so einem Lösen oder Überdrehen im Laufe der Zeit vor.

Bei der Auswahl eines Gewindes oder Gewindes sind das zu verbindende Material, das erforderliche Drehmoment und die Umgebungsbedingungen zu berücksichtigen. Gewindegröße und -steigung werden üblicherweise sowohl metrisch (mm) als auch in Zoll angegeben. Die richtige Wahl hängt von den im jeweiligen Land geltenden Normen ab. Durch die sorgfältige Abstimmung der Gewindespezifikationen auf die Anwendungsanforderungen können Hersteller optimale Leistung und Zuverlässigkeit ihrer Produkte erzielen – egal ob Schrauben, Muttern oder andere Gewindebauteile.

Praktische Umrechnungsformeln und -tabellen

Für die globale Beschaffung ist eine präzise Umrechnung zwischen verschiedenen Systemen unerlässlich. Bei der Umrechnung zwischen Gewindespezifikationssystemen ist es daher entscheidend, die Gewindeabmessungen genau zu messen, um Passgenauigkeit und Kompatibilität zu gewährleisten.

Umrechnungsformeln für Kernspezifikationen

Garnbeispiel

Für ein 2/40s Polyester-Spinngarn (zwei Fäden Nm 40):

• Resultierendes Nm: 40 ÷ 2 = Nm 20
• Approx. Tex: 1000 ÷ 20 = Tex 50

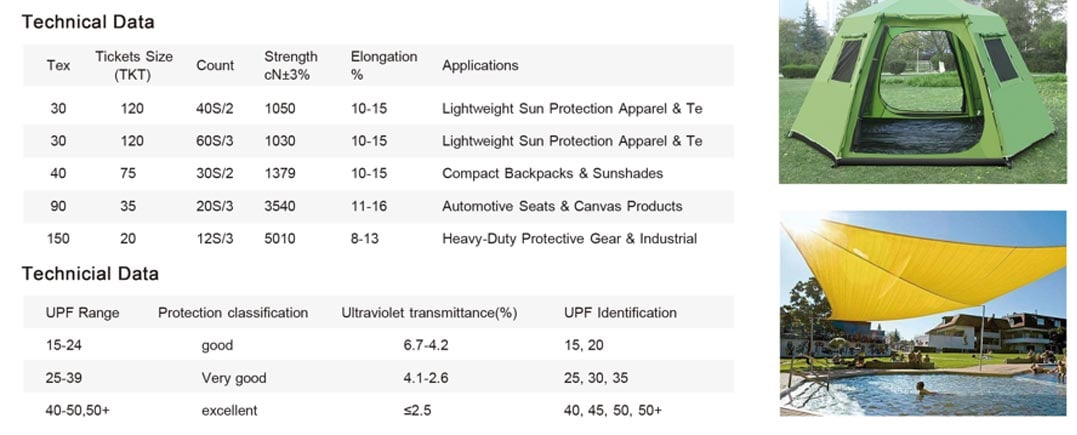

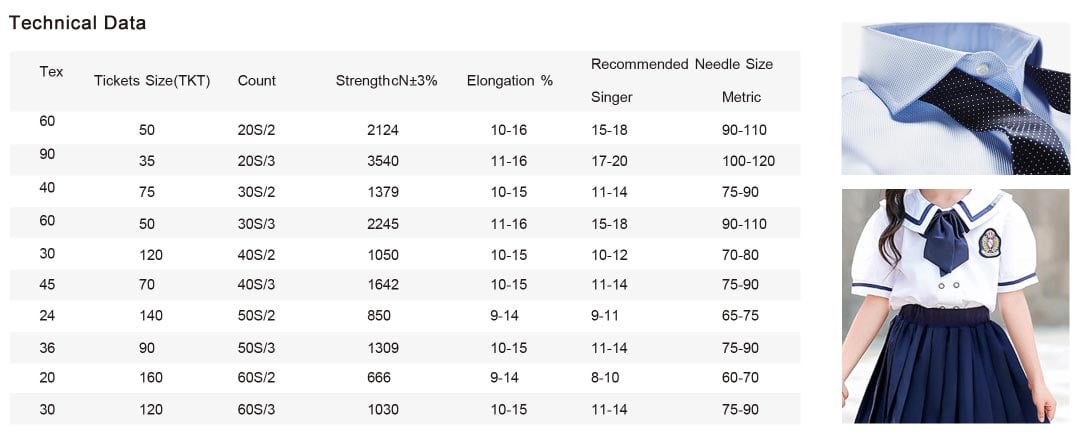

Umrechnungstabelle für gängige MH-Gewindespezifikationen

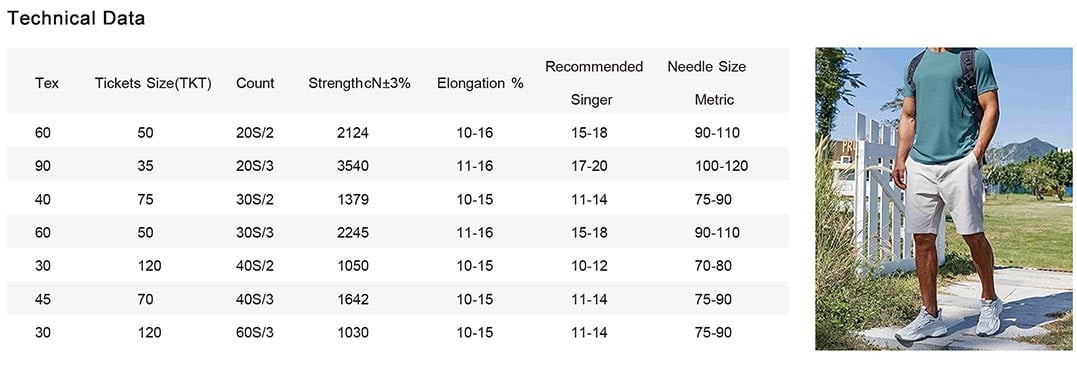

Nähgarn aus recyceltem Polyester

Nähgarn aus Baumwoll-Polyester-Mischgewebe

Benötigen Sie eine weitere MH-Garngrößentabelle? Kontaktieren Sie uns für ein kostenloses Exemplar.

Auswahlhilfe: Gewindegröße, Festigkeit und Anwendung

Die Wahl des richtigen Nähgarns erfordert ein ausgewogenes Verhältnis zwischen Garnstärke (Tex), Material und der benötigten Nahtfestigkeit. Feine Garne sind im Allgemeinen sowohl zug- als auch scherfester als grobe Garne und eignen sich daher für Anwendungen, die hohe Festigkeit und präzise Anpassung erfordern. Zudem lösen sich feine Garne unter Vibrationen oder Belastung weniger leicht und sorgen so für eine sicherere Befestigung. Grobe Garne hingegen lassen sich in der Regel schneller und einfacher verarbeiten, was in Anwendungen von Vorteil sein kann, bei denen Schnelligkeit und einfache Montage wichtig sind.

Festigkeit und Gewindedurchmesser

• Bei Fäden aus dem gleichen Material, Ein höherer Tex-Wert deutet auf eine größere Zugfestigkeit hin..

• Der Abstand zwischen den Gewindespitzen, die sogenannte Steigung, beeinflusst auch die mechanische Festigkeit und die Leistungsfähigkeit des Gewindes; ein geringerer Abstand (feinere Steigung) kann die Festigkeit und Kompatibilität in bestimmten Anwendungen erhöhen.

• Für Anwendungen mit hohen Anforderungen (z. B. Sicherheitsausrüstung) werden hochfeste Fasern und größere Tex-Größen benötigt.

• Für allgemeine Bekleidung sollte man den feinsten Faden wählen, der dennoch die Festigkeitsanforderungen erfüllt, um glatte Nähte und minimales Kräuseln zu gewährleisten.

Empfohlene Gewindegröße je nach Anwendung

Nadelauswahlregel

Der Gewindedurchmesser sollte ungefähr 40-50% Der Durchmesser des Nadelöhrs muss genau auf den Durchmesser des Nadelöhrs abgestimmt sein. Dies gewährleistet eine optimale Passform, einfache Montage und beste Ergebnisse. Eine falsche Kombination von Nadel und Faden erhöht die Reibung und kann zu Fadenbruch und Nahtfehlern führen.

Fazit

Für eine zuverlässige Beschaffung und gleichbleibende Produktionsqualität ist es am besten, die Auswahl des Nähgarns auf Folgendes zu stützen: Tex-Standard, unterstützt durch markenspezifische Ticketnummern. MH Thread bietet eine komplettes Sortiment an Gewindematerialien und professionelle technische Beratung, um Käufern bei der Auswahl der optimalen Spezifikation für jede Anwendung zu helfen.

Hinweis: Prüfen Sie stets die Kompatibilität des Garns mit Ihren spezifischen Maschinen- und Stoffanforderungen, da unterschiedliche Normen oder Anschlüsse die Leistung und Eignung beeinträchtigen können.
